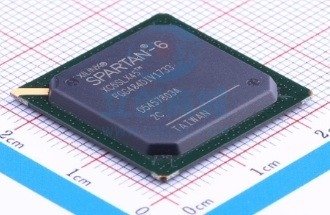

XC6SLX45-2FGG484C XILINX FPGA, SPARTAN-6, 316 /, FBGA-484

Genel açıklama

Spartan®-6 ailesi, yüksek hacimli uygulamalar için en düşük toplam maliyetle lider sistem entegrasyon yetenekleri sağlar.On üç üyeli aile, önceki Spartalı ailelerin yarısı kadar güç tüketimi ve daha hızlı, daha kapsamlı bağlantı ile 3.840 ila 147.443 mantık hücresi arasında değişen genişletilmiş yoğunluklar sunar.Maliyet, güç ve performansın optimal dengesini sağlayan 45 nm düşük güçlü bakır işleme teknolojisi üzerine inşa edilen Spartan-6 ailesi, yeni, daha verimli, çift kayıt 6 girişli arama tablosu (LUT) mantığı sunar ve zengin bir yerleşik sistem düzeyinde blok seçimi.Bunlar arasında 18 Kb (2 x 9 Kb) blok RAM'ler, ikinci nesil DSP48A1 dilimleri, SDRAM bellek denetleyicileri, gelişmiş karma modlu saat yönetimi blokları, SelectIO™ teknolojisi, poweroptimize edilmiş yüksek hızlı seri alıcı-verici blokları, PCI Express® uyumlu Endpoint blokları, gelişmiş AES ve Cihaz DNA koruması ile sistem düzeyinde güç yönetimi modları, otomatik algılamalı yapılandırma seçenekleri ve gelişmiş IP güvenliği.Bu özellikler, benzeri görülmemiş kullanım kolaylığı ile özel ASIC ürünlerine düşük maliyetli programlanabilir bir alternatif sunar.Spartan-6 FPGA'lar, yüksek hacimli mantık tasarımları, tüketici odaklı DSP tasarımları ve maliyete duyarlı gömülü uygulamalar için en iyi çözümü sunar.Spartan-6 FPGA'lar, tasarımcıların geliştirme döngüleri başlar başlamaz inovasyona odaklanmalarını sağlayan entegre yazılım ve donanım bileşenleri sunan Hedefli Tasarım Platformları için programlanabilir silikon temelidir.

Spartan-6 FPGA Özelliklerinin Özeti

• Spartan-6 Ailesi: • Spartan-6 LX FPGA: Mantık için optimize edilmiş • Spartan-6 LXT FPGA: Yüksek hızlı seri bağlantı • Düşük maliyet için tasarlanmıştır • Çoklu verimli entegre bloklar • Optimize edilmiş G/Ç standartları seçimi • Kademeli pedler • Yüksek - hacimli plastik tel bağlı paketler • Düşük statik ve dinamik güç • Maliyet ve düşük güç için optimize edilmiş 45 nm işlem • Sıfır güç için hazırda bekleme modu • Askıya alma modu, çok pinli uyandırma, kontrol geliştirme ile durumu ve yapılandırmayı korur • Düşük güçlü 1.0V çekirdek gerilimi (yalnızca LX FPGA'lar, -1L) • Yüksek performanslı 1.2V çekirdek gerilimi (LX ve LXT FPGA'lar, -2, -3 ve -3N hız sınıfları) • Çoklu voltaj, çoklu standart SelectIO™ arayüz bankaları • Diferansiyel G/Ç başına 1.080 Mb/s'ye kadar veri aktarım hızı • Pin başına 24 mA'ya kadar seçilebilir çıkış sürücüsü • 3.3V - 1.2VI/O standartları ve protokolleri • Düşük maliyetli HSTL ve SSTL bellek arayüzleri • Hot takas uyumluluğu • Sinyal bütünlüğünü iyileştirmek için ayarlanabilir G/Ç dönüş hızları • LX'te yüksek hızlı GTP seri alıcı vericilerT FPGA'lar • 3,2 Gb/sn'ye kadar • Aşağıdakileri içeren yüksek hızlı arabirimler: Seri ATA, Aurora, 1G Ethernet, PCI Express, OBSAI, CPRI, EPON, GPON, DisplayPort ve XAUI • PCI Express tasarımları (LXT) için Entegre Uç Nokta bloğu • 33 MHz, 32- ve 64-bit spesifikasyonu ile uyumlu düşük maliyetli PCI® teknolojisi desteği.• Verimli DSP48A1 dilimleri • Yüksek performanslı aritmetik ve sinyal işleme • Hızlı 18 x 18 çoğaltıcı ve 48 bit akümülatör • Ardışık düzen ve basamaklama özelliği • Filtre uygulamalarına yardımcı olmak için ön toplayıcı • Entegre Bellek Denetleyici blokları • DDR, DDR2, DDR3 ve LPDDR destek • 800 Mb/s'ye (12.8 Gb/s tepe bant genişliği) varan veri hızları • Tasarım zamanlama sorunlarını azaltmak için bağımsız FIFO'lu çok bağlantı noktalı veri yolu yapısı • Arttırılmış mantık kapasitesine sahip bol mantık kaynakları • İsteğe bağlı kaydırma yazmacı veya dağıtılmış RAM desteği • Verimli 6 girişli LUT'ler performansı artırır ve gücü en aza indirir • Boru hattı merkezli uygulamalar için çift flip-floplu LUT • Geniş bir ayrıntı aralığına sahip blok RAM • Bayt yazma etkinleştirmeli hızlı blok RAM • İsteğe bağlı olarak iki bağımsız olarak programlanabilen 18 Kb blok 9 Kb blok RAM'ler • Gelişmiş performans için Saat Yönetimi Döşemesi (CMT) • Düşük gürültü, esnek saat ayarı • Dijital Saat Yöneticileri (DCM'ler) saat çarpıklığını ve görev döngüsü bozulmasını ortadan kaldırır • Faz Kilidid Düşük titreşimli saat ölçümü için Döngüler (PLL'ler) • Eşzamanlı çarpma, bölme ve faz kaydırma ile frekans sentezi • On altı düşük çarpık küresel saat ağı • Basitleştirilmiş yapılandırma, düşük maliyetli standartları destekler • 2 pimli otomatik algılama yapılandırması • Geniş üçüncü -parti SPI (x4'e kadar) ve NOR flash desteği • JTAG'li zengin özelliklere sahip Xilinx Platform Flash • Watchdog koruması kullanarak çoklu bit akışlarıyla uzaktan yükseltme için MultiBoot desteği • Tasarım koruması için gelişmiş güvenlik • Tasarım doğrulaması için benzersiz Cihaz DNA tanımlayıcısı • AES bit akışı daha büyük cihazlarda şifreleme • Gelişmiş, düşük maliyetli MicroBlaze™ yumuşak işlemci ile daha hızlı gömülü işleme • Endüstri lideri IP ve referans tasarımları
